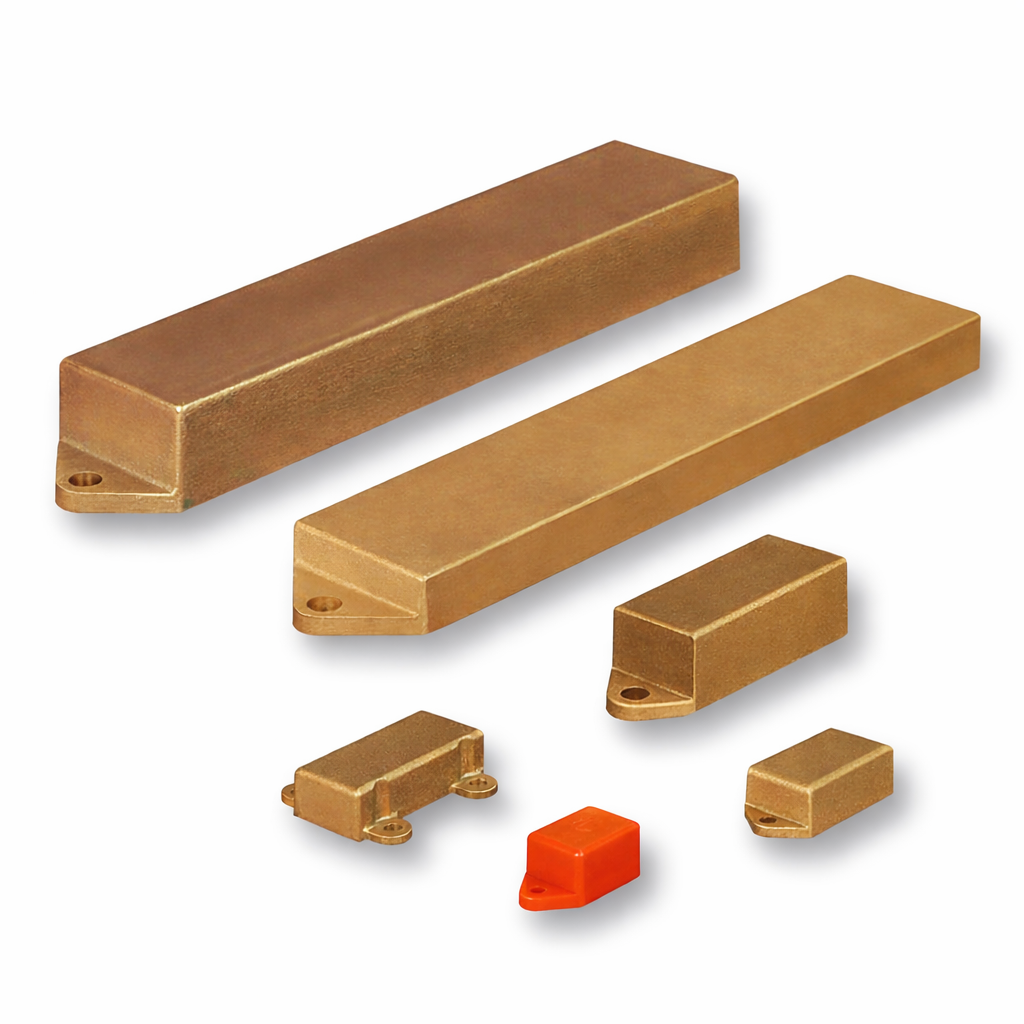

Постоянные переключающие магниты M...
Что важно знать о серии M...
По мануалу серия M... включает разные модели для оптимальных исполнений переключения, покрывает диапазон от небольших до существенно больших расстояний срабатывания, выпускается в исполнениях с поперечным расположением полюсов и рассчитана на простой монтаж.
Модели серии M...
По чертежам в мануале представлены следующие исполнения серии M....
M10/2
Компактное исполнение в пластмассовом корпусе для задач с ограниченным монтажным пространством.
M10
Бронзовый корпус, компактный формат и простое крепление для типовых задач переключения.
M10/S
Исполнение с крепёжными ушками для монтажа, когда важна удобная фиксация на поверхности.
M8
Удлинённый магнит для более заметной рабочей зоны и задач с увеличенным расстоянием срабатывания.
M9/1
Среднеразмерное исполнение для монтажа на протяжённых узлах и направленных зонах срабатывания.
M9/2
Увеличенная версия M9 с большей рабочей длиной по сравнению с M9/1.
M9/4
Длинный магнит для крупных узлов и задач, где нужна большая зона воздействия.
M9/6
Наиболее длинное исполнение серии из мануала для максимальной рабочей длины и крупных конструкций.
Сводная таблица по линейке
Сводка по моделям и конструктивным отличиям для первичного подбора.
| Модель | Корпус | Формат | Когда обычно выбирают |
|---|---|---|---|
| M10/2 | Пластмасса | Компактный | Когда важно небольшое исполнение и ограниченное место установки. |
| M10 | Литейная оловянно-цинковая бронза | Компактный | Для стандартных задач с жёстким промышленным монтажом. |
| M10/S | Литейная оловянно-цинковая бронза | С ушками крепления | Когда удобнее крепить магнит через вынесенные монтажные точки. |
| M8 | Литейная оловянно-цинковая бронза | Удлинённый | Когда нужна большая рабочая длина по сравнению с компактными моделями. |
| M9/1 | Литейная оловянно-цинковая бронза | Средняя длина | Для протяжённых зон срабатывания и направленного монтажа. |
| M9/2 | Литейная оловянно-цинковая бронза | Средняя/увеличенная длина | Когда M9/1 недостаточно по длине рабочей зоны. |
| M9/4 | Литейная оловянно-цинковая бронза | Длинный | Для крупных узлов и увеличенной рабочей зоны. |
| M9/6 | Литейная оловянно-цинковая бронза | Самый длинный | Для максимально длинных зон воздействия в линейке M.... |
Как подбирать магнит
- Указать, с каким выключателем или датчиком он работает: iKA... или iNFA....
- Проверить габариты, тип крепления и доступное место установки.
- Учитывать требуемое расстояние срабатывания и длину рабочей зоны.
- Определить ориентацию магнита относительно выключателя и направление движения узла.
- Проверить материал основания и крепежа, чтобы не получить искажённую дистанцию срабатывания.
Монтаж и режим работы
- Для крепления рекомендуется использовать болты из неферритного материала.
- Если магнит установлен на ферритный материал, влияние одного из полюсов возрастает и расстояние срабатывания может увеличиваться.
- Для импульсного переключателя процесс переключения вызывается движением практически вертикально к силовым линиям магнитного поля.
- Для фиксирующего переключателя процесс включения вызывается движением в параллельном направлении к силовым линиям магнитного поля.
- Возврат может происходить обратным движением или магнитом с другой поляризацией.
Подбор и техническая информация
Постоянные переключающие магниты для магнитных выключателей iKA
Серия M... предназначена для работы с магнитными выключателями iKA и бесконтактными выключателями iNFA. При выборе магнита важно учитывать не только его длину и корпус, но и геометрию узла, тип основания, расстояние до точки срабатывания и характер движения относительно магнитного поля.
В линейке есть компактные, средние и длинные исполнения, а также варианты из пластмассы и литейной оловянно-цинковой бронзы. Это позволяет подобрать магнит как под ограниченное пространство, так и под задачи с увеличенной зоной срабатывания.
По запросу поможем подобрать магнит под конкретную модель выключателя, проверить совместимость, подтвердить монтажную схему и подготовить техническую информацию для согласования и закупки.
- Часто ищут: магниты Tiefenbach, магнит M8, магнит M9/2, магнит M9/4, магнит M9/6, магнит для iKA177, магнит для iKA509.
- Под какие узлы: магнитные выключатели iKA и бесконтактные выключатели iNFA.
- Что влияет на подбор: габариты, расстояние срабатывания, ориентация поля, материал основания, крепёж и направление движения.
- Что предоставляем: подбор модели, техническую информацию, сведения по совместимости и материалы для закупки.
FAQ
Короткие ответы на частые вопросы по магнитам серии M....
Можно подобрать магнит без точного артикула выключателя?
Почему материал основания влияет на результат?
Можно получить описание и данные для закупки?
Нужен подбор магнита под ваш узел?
Отправьте данные по выключателю, монтажу и расстоянию срабатывания — поможем подобрать исполнение серии M....
